чертежи акустических систем - С215sub

Лист №1. Общий вид акустической системы.

Лист №2. Сборочный чертеж.

Лист №3. Детали акустической системы.Чертеж.

Лист №4. Задняя панель. Общий вид.

Лист №5. Задняя панель. Чертеж.

Лист №6. Боковая панель.Общий вид.

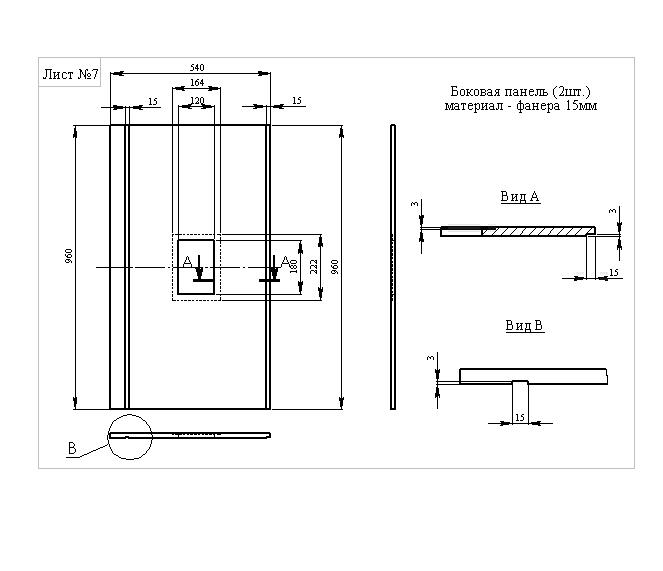

Лист №7. Боковая панель (правая, левая). Чертеж.

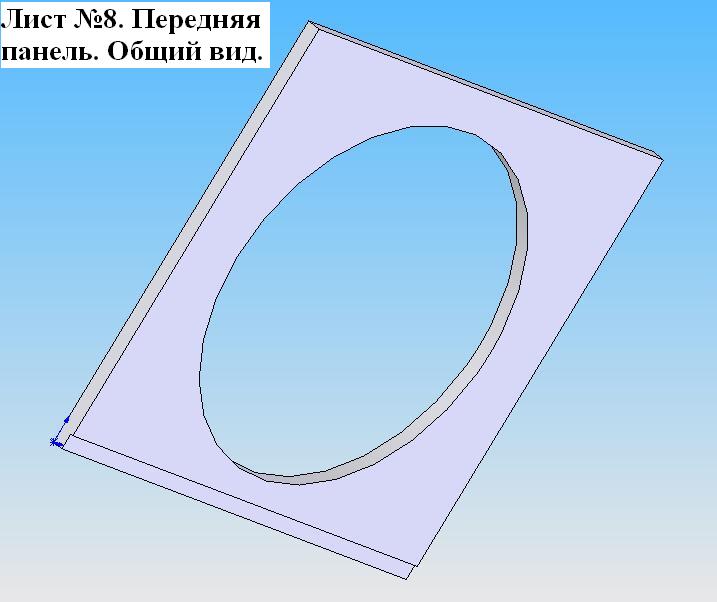

Лист №8. Передняя панель. Общий вид.

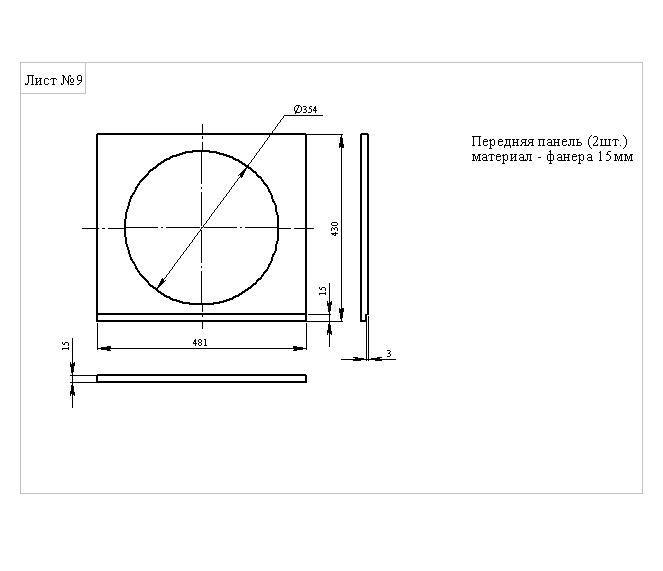

Лист №9. Передняя панель (2шт.). Чертеж.

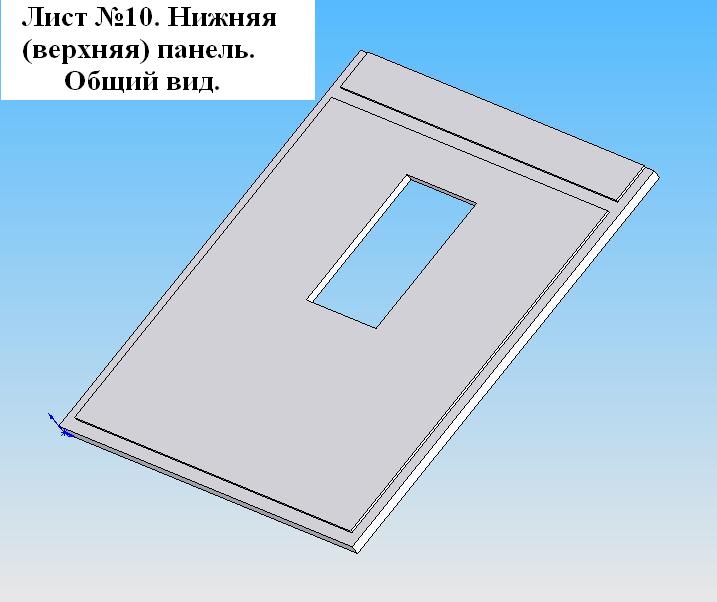

Лист №10. Нижняя (верхняя) панель.Общий вид.

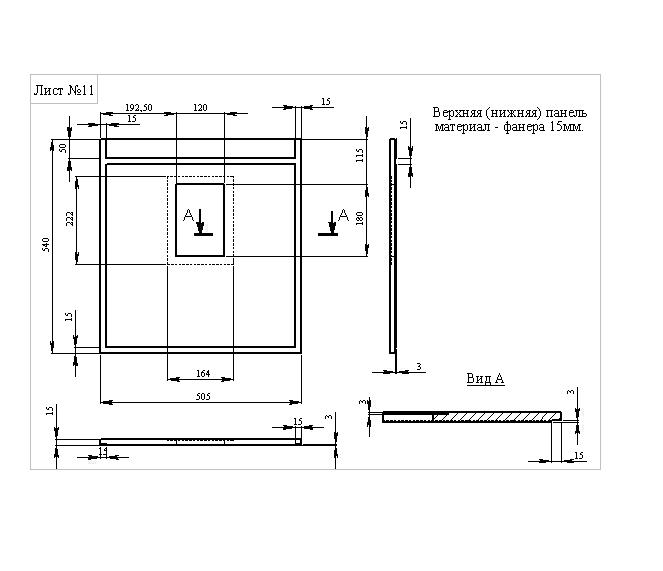

Лист №11. Верхняя (нижняя) панель. Чертеж.

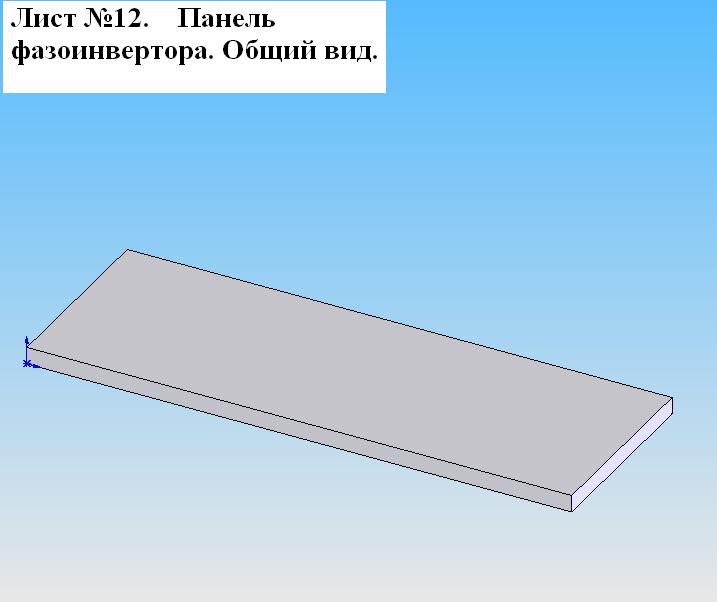

Лист №12. Панель фазоинвертора. Общий вид.

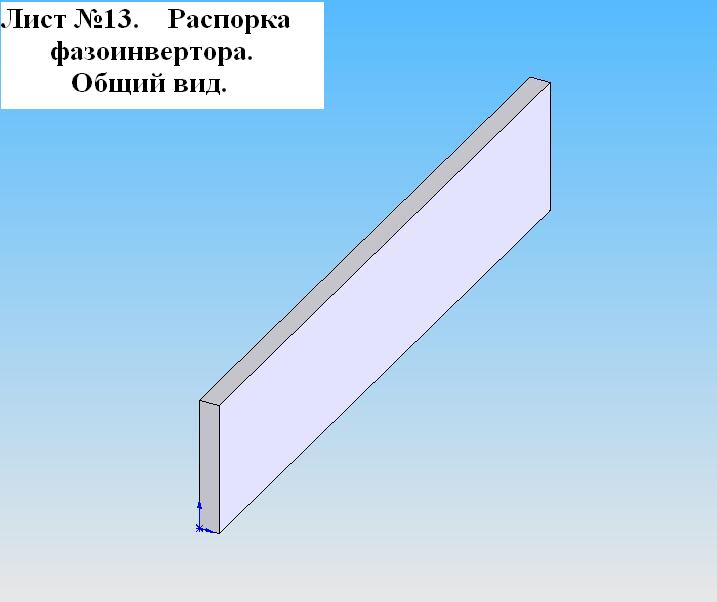

Лист №13. Распорка фазоинвертора. Общий вид.

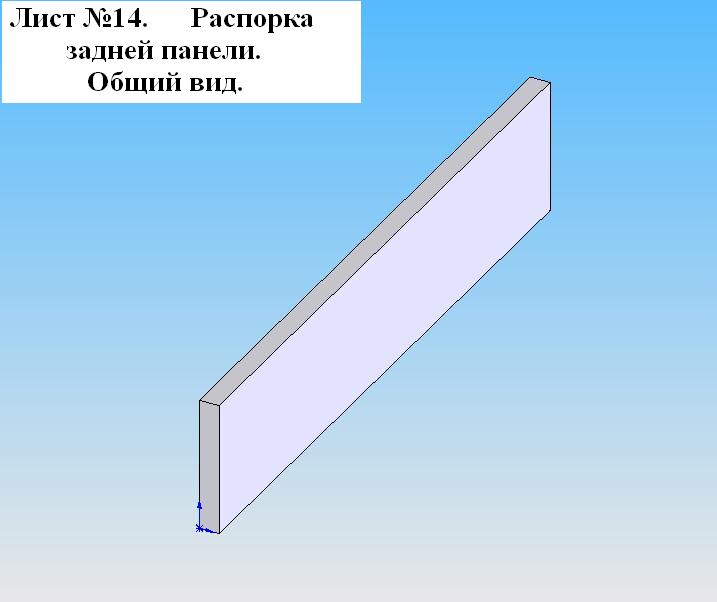

Лист №14. Распорка задней панели. Общий вид.

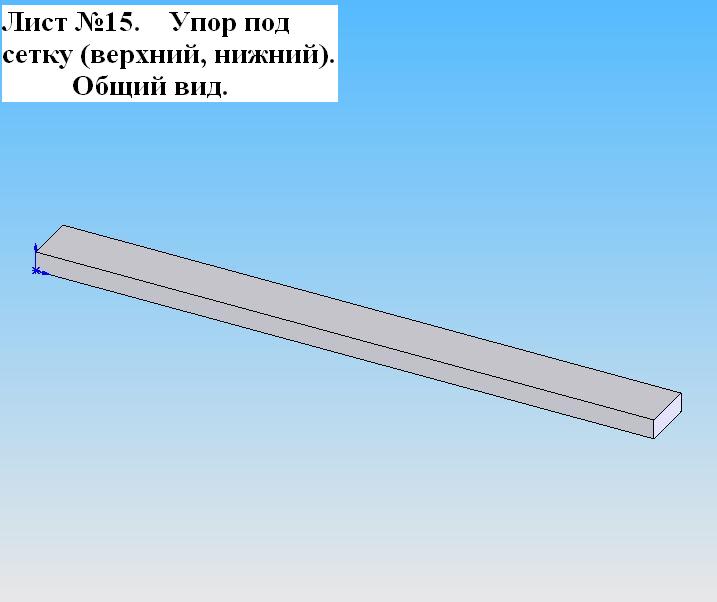

Лист №15. Упор под сетку (верхний, нижний). Общий вид.

Лист №16. Упор под сетку (правый, левый). Общий вид.

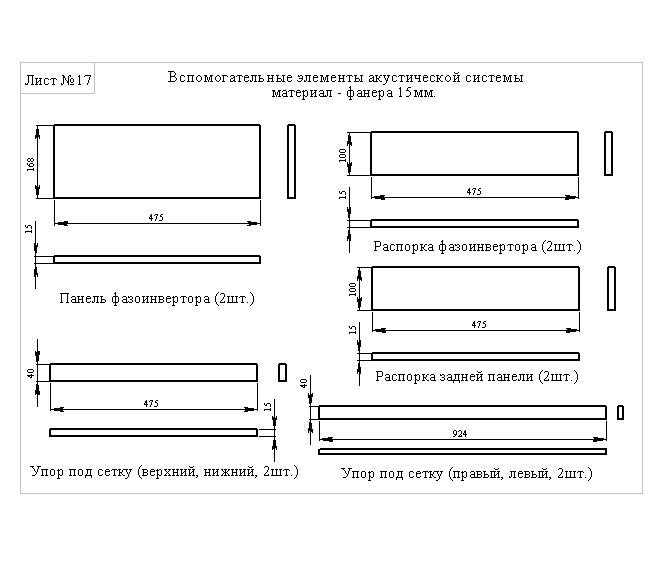

Лист №17. Вспомогательные элементы акустической системы. Чертеж.
